Ultimate guide til Buttweld Fittings: Alt du trenger å vite

Hva er stumpsveis rørfittings

Stumsveis rørbeslag er komponenter som brukes til å koble sammen, omdirigere eller avslutte rørseksjoner i et rørsystem ved å sveise dem direkte til rørendene, og skape en permanent, lekkasjebestandig skjøt. I motsetning til gjengede eller muffe sveisefittings, er stumpsveisefittings avfaset i kantene for å la sveiseren smelte sammen fittingen og røret i en enkelt kontinuerlig sveis, noe som resulterer i en jevn indre overflate med minimal strømningsforstyrrelse.

Denne koblingsmetoden er mye foretrukket i høytrykks- og høytemperatur industrielle applikasjoner, inkludert olje- og gassrørledninger, kraftproduksjonsanlegg og kjemiske prosessanlegg, der felles integritet under ekstreme forhold er ikke omsettelig. Fordi selve sveisen blir en del av rørstrukturen i stedet for en separat mekanisk forbindelse, gir stumpsveisebeslag generelt overlegen styrke og pålitelighet sammenlignet med alternative skjøtemetoder.

Vanlige typer stumpsveisfittings

Stumsveisefittings kommer i flere standardiserte former, hver utformet for å tjene en spesifikk funksjon innenfor et røroppsett. Å forstå disse typene hjelper ingeniører og innkjøpsteam med å spesifisere riktig komponent for hver applikasjon.

Albuer

Albuer change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

T-skjorter

T-skjorter allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Reduksjonsmidler

Reduksjonsmidler connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

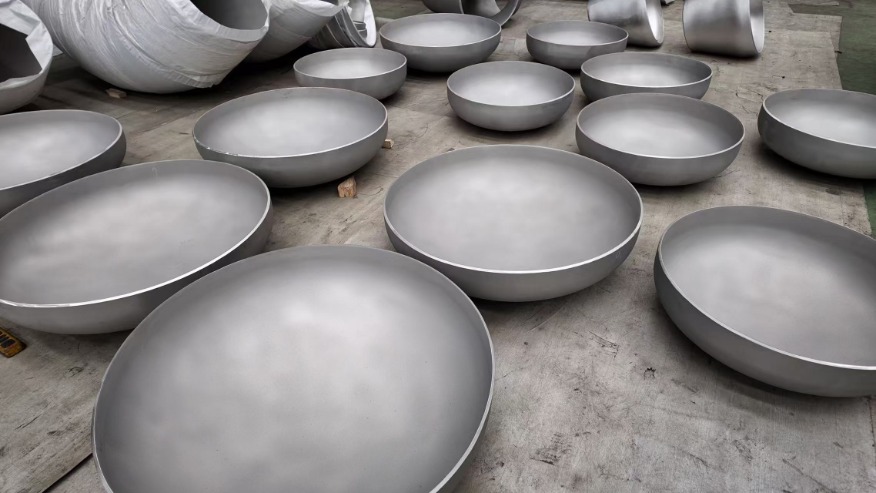

Caps

Hetter brukes til å forsegle enden av en rørledning, og gir en permanent lukking som tåler samme trykk- og temperaturforhold som resten av systemet. Disse brukes ofte ved linjeavslutninger eller under systemtestfaser før ytterligere seksjoner legges til.

Materialeer som brukes i produksjon av stumpsveisfittings

Materialvalg påvirker i betydelig grad ytelsen, kostnadene og bruksegnetheten til stumpsveisebeslag. Tabellen nedenfor skisserer vanlige materialer og deres typiske brukstilfeller i industrielle rørsystemer.

Forstå veggtykkelse og tidsplanvurderinger

Stumsveisefittings er produsert for å matche spesifikke rørplaner, som indikerer veggtykkelsen på fittingen i forhold til dens ytre diameter. Vanlige tidsplaner inkluderer tidsplan 10, 40 og 80, med høyere tidsplannummer som indikerer tykkere vegger som er i stand til å motstå større internt trykk. Det er avgjørende å velge riktig tidsplan, siden uoverensstemmende veggtykkelse mellom koblings- og koblingsrøret kan skape svake punkter ved sveiseskjøten, og kompromittere systemets generelle integritet.

Ingeniører beregner vanligvis nødvendige tidsplanvurderinger basert på systemets driftstrykk, temperatur og det spesifikke materialets mekaniske egenskaper, og refererer ofte til standarder som ASME B16.9, som styrer dimensjons- og toleransekrav for fabrikklagde stumpsveisefittings.

Viktige fordeler med stumpsveisfittings fremfor andre koblingstyper

Stumsveisebeslag gir flere praktiske fordeler som gjør dem til det foretrukne valget for krevende industrielle applikasjoner sammenlignet med alternativer med gjenger eller flenser.

• Overlegen fugestyrke på grunn av den fullstendig sammensmeltede forbindelsen mellom armatur og rør.
• Redusert risiko for lekkasjer sammenlignet med gjengede forbindelser, som kan løsne under vibrasjon eller termisk syklus.
• Glatt innvendig boring som minimerer turbulens og trykkfall over beslaget.
• Bedre egnet for høytemperatur- og høytrykkssystemer der mekaniske skjøter kan svikte.
• Lavere langsiktige vedlikeholdskrav når de er riktig sveiset og inspisert.

Installasjons- og kvalitetskontrollhensyn

Riktig installasjon av stumpsveisfittings krever dyktige sveisere og nøye oppmerksomhet på skjøtepreparering, inkludert nøyaktig avfasing og justering før sveising begynner. Enhver feiljustering eller inkonsekvent gap mellom fittingen og røret kan resultere i sveisedefekter som kompromitterer skjøtens strukturelle integritet, spesielt i høytrykksapplikasjoner der feil kan ha alvorlige sikkerhetskonsekvenser.

Kvalitetskontrolltiltak som radiografisk testing, ultralydinspeksjon og fargepenetranttesting brukes ofte for å verifisere sveiseintegritet etter installasjon, spesielt i kritiske systemer som kraftproduksjon eller petrokjemisk prosessering der uoppdagede sveisefeil kan føre til katastrofal feil over tid.

Velge riktig stumpsveisfitting for prosjektet ditt

Å velge riktig stumpsveisetilpasning innebærer å evaluere flere faktorer sammen, inkludert rørets driftstrykk, temperaturområde, væske eller gass som transporteres, og de omgivende miljøforholdene. Å jobbe tett med en kunnskapsrik leverandør og referere til gjeldende industristandarder sikrer at de valgte beslagene, materialene og planvurderingene stemmer nøyaktig overens med kravene til det spesifikke rørsystemet, og støtter til slutt langsiktig pålitelighet og sikkerhet gjennom hele installasjonen.
